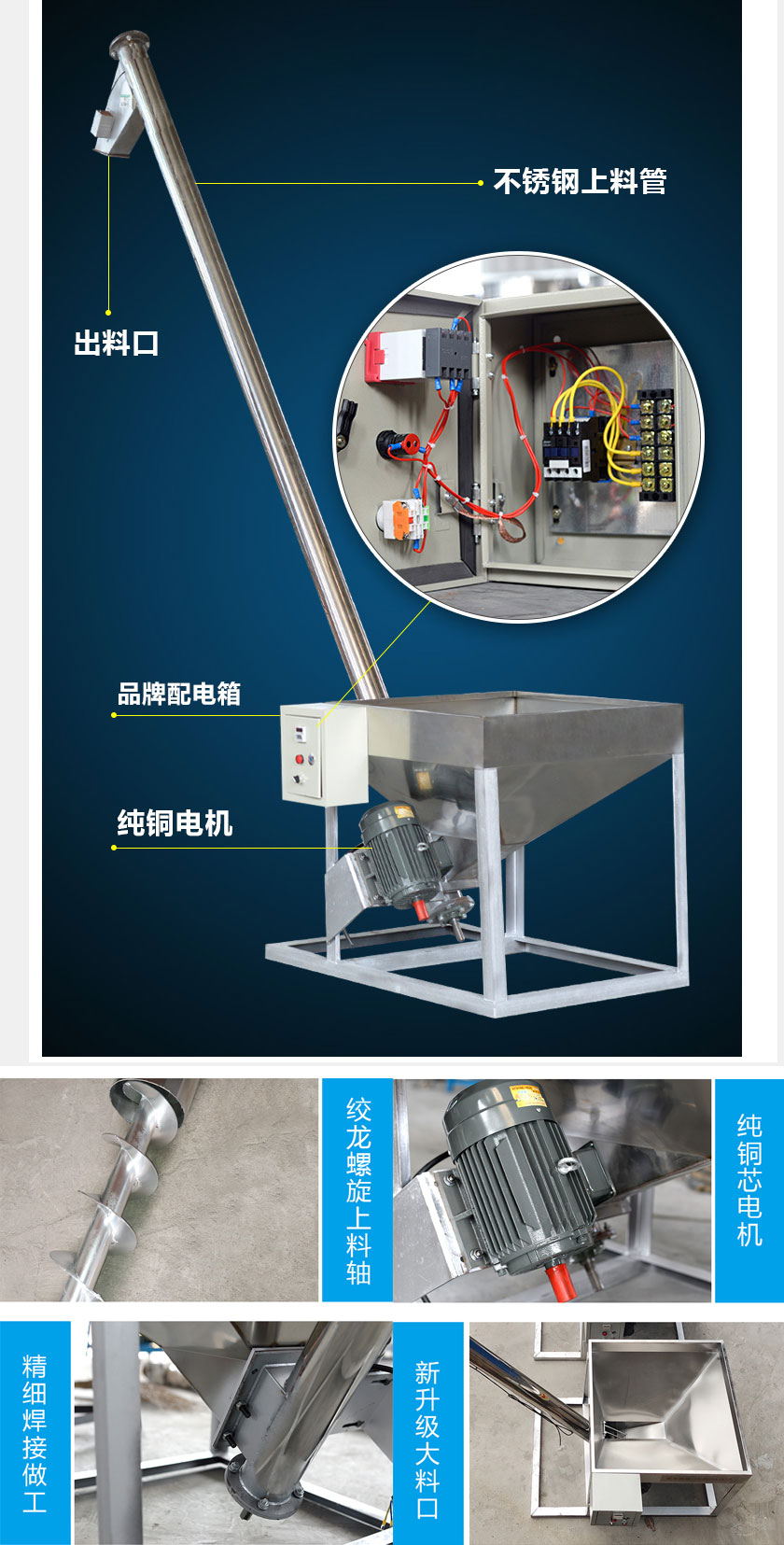

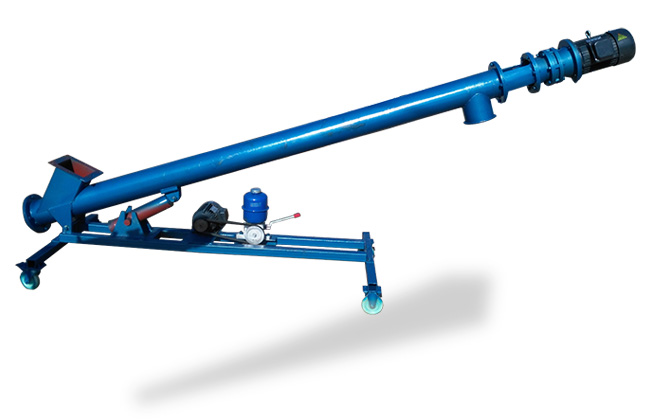

細節與結構

工作原理

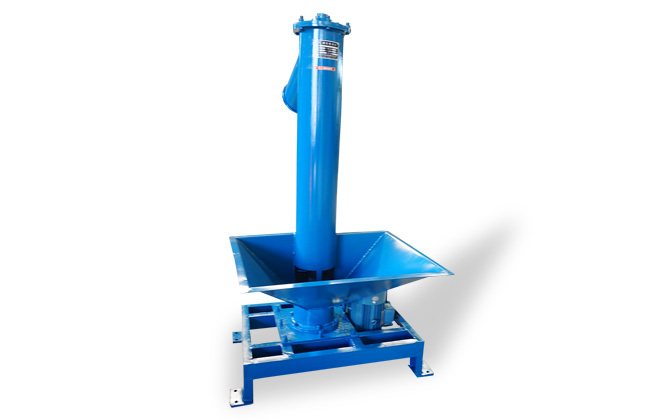

大傾角螺旋輸送機工作原理

在大傾角螺旋輸送機中，物料的輸送過程是靠物料從高速螺旋軸中獲得的離心力和因此對槽壁所產生的摩擦力而向上運移的。當螺旋高速旋轉時，螺旋面上的物料依靠本身的慣性，而沿螺旋面開始滑移，并且逐漸加速，如果能夠克服對螺旋面的摩擦，則物料顆粒將在離心力作用下向槽壁移動，從而使作用于槽壁的壓力增加，進而對槽壁產生較大的摩擦力，由于該摩擦力作用的結果，使靠近槽壁處的物料顆粒減速，并與螺旋間產生相對運動，使這部分物料不隨螺旋轉動而沿槽壁向上運移。在離心力的作用下，物料顆粒均被拋向輸送管壁，形成一密集層，并攪動著向前移動。所以，大傾角螺旋輸送機屬于高速螺旋輸送機。物料開始出現垂直向上運移，但尚未出現相對速度的螺旋最低轉數，即為臨界轉速，要想完成物料的大傾角輸送，螺旋的轉數必須要超過臨界轉速。

大傾角螺旋輸送機型號及參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

大傾角螺旋輸送機功率的計算

物料名稱	煤粉	水泥	生料	碎石音	石灰
物料松散密度	0.6	1.25	1.1	1.3	0.9
填充系數φ	0.4	0.28~0.33	0.28~0.33	0.25~0.3	0.35~0.4
物料阻力系數ω	1.2	2.2	1.8	2.5

大傾角螺旋輸送機的功率和物料的輸送高度、質量、傾斜角度等因素有關，因此螺旋輸送機的驅動功率是物料運動時候所需的功率、空載時的功率和傾斜功率之和，在相同的輸送量下，輸送功率一般是水平螺旋輸送機的1.8-3倍。

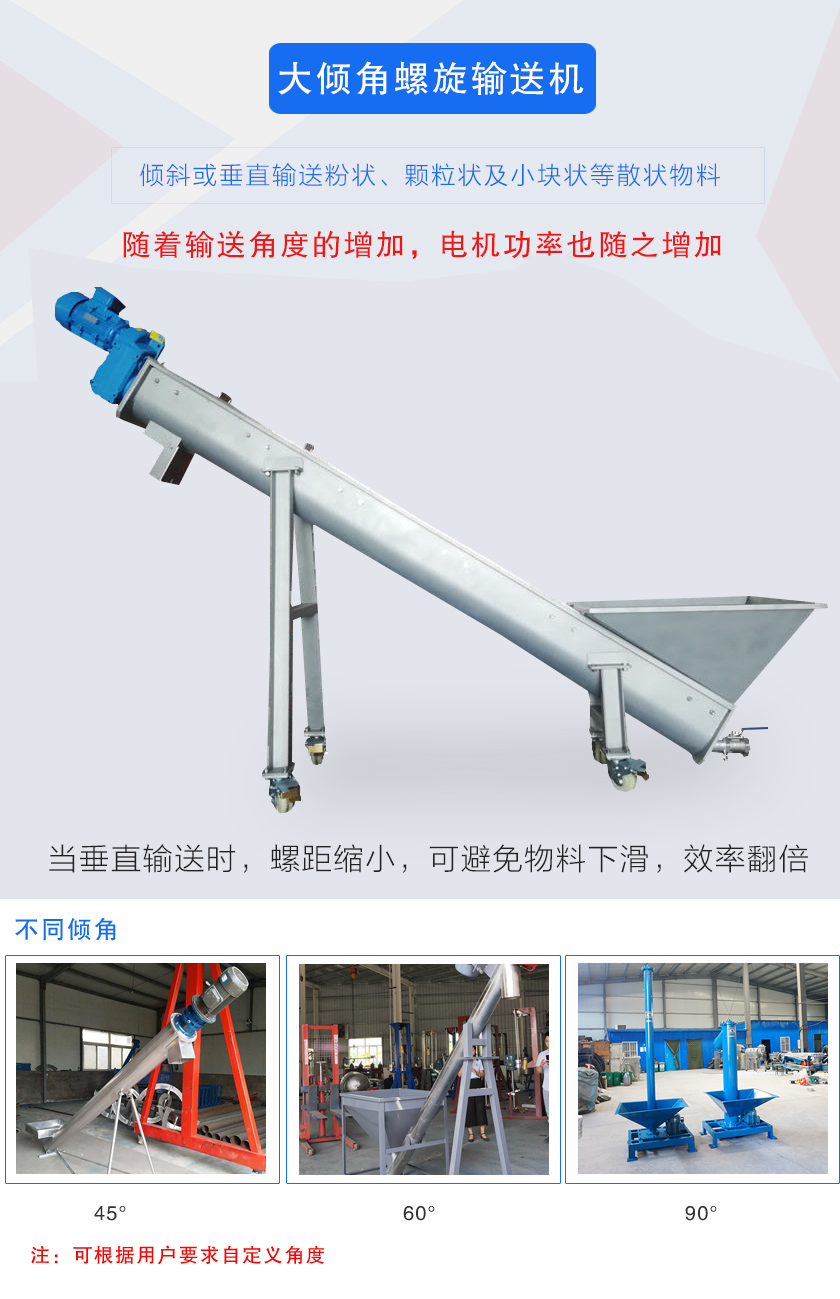

大傾角螺旋輸送機選型

傾斜角β	o°	≤15°	≤20°	≤30°	≤40°	≤45°	≤50°	≤60°	≤70°	≤80°	≤90°
傾角系數C	1.0	0.9	0.8	0.7	0.65	0.70	0.67	0.60	0.53	0.47	0.40

當大傾角螺旋輸送機傾角系數變大時，物料的填充系數會縮小，螺旋輸送機的輸送能力也相應的減小。

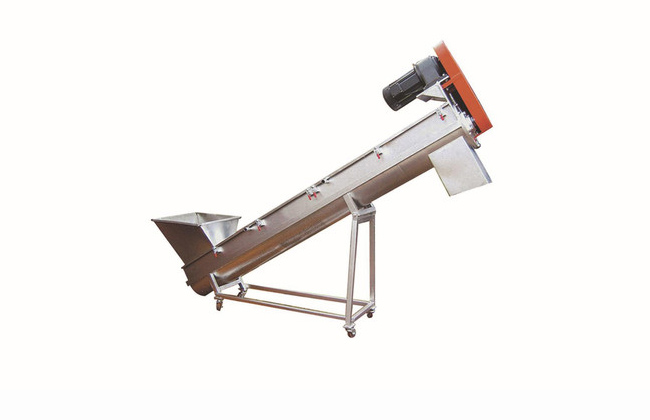

型號分類

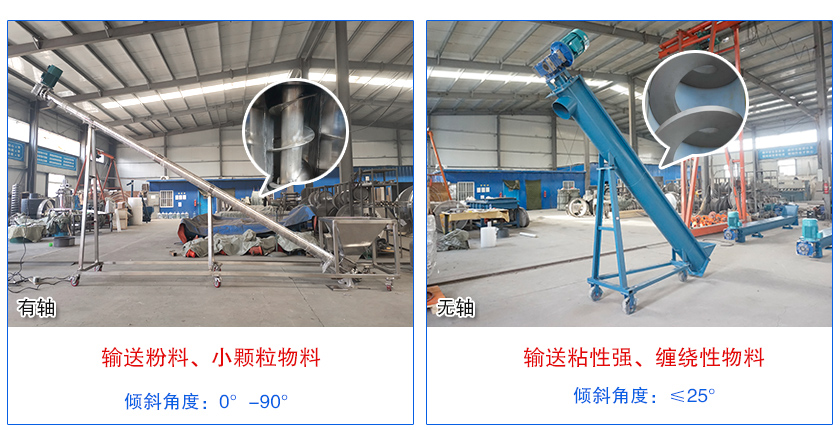

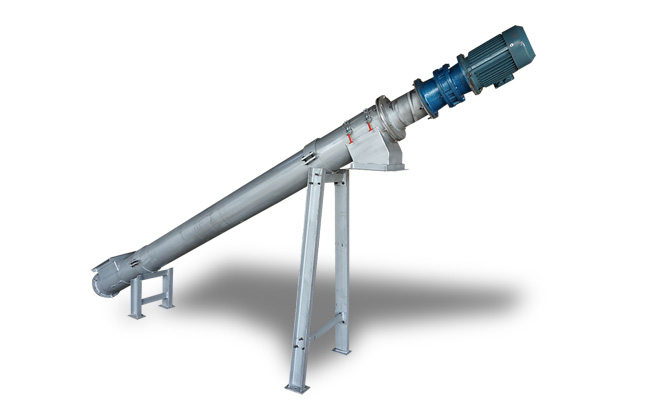

①有軸：從內部構造來說，有軸大傾角螺旋輸送機內部的螺旋葉片中是有一根中心軸的，這根中心軸可以幫助輸送機提升效率且防止物料堆積滑落。其適用于散狀物料的輸送。

②無軸：無軸大傾角螺旋輸送機與有軸的恰恰相反，內部螺旋葉片采用無軸，更適合來輸送粘性大、容易纏繞的物料，這是有軸輸送機做不到的。

產品材質

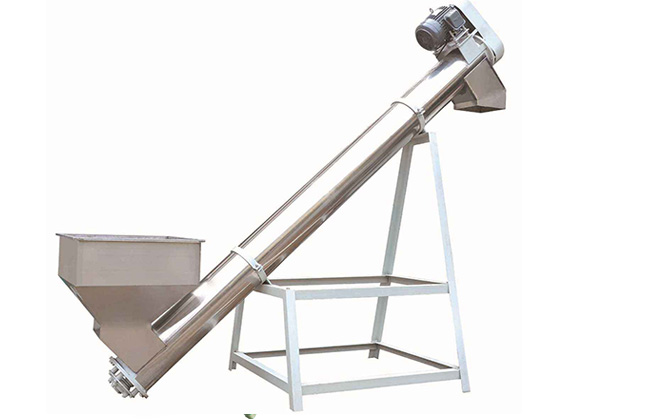

①不銹鋼材質：不銹鋼材質也可分為304、310、310L、316、316L多種型號（所有的機型都可以采用不銹鋼材質，但是當輸送距離長時，表面積增大，打磨難度增加，一般會選擇噴砂，從視覺上就不會像常見的不銹鋼那樣光亮，但質量不會有影響）

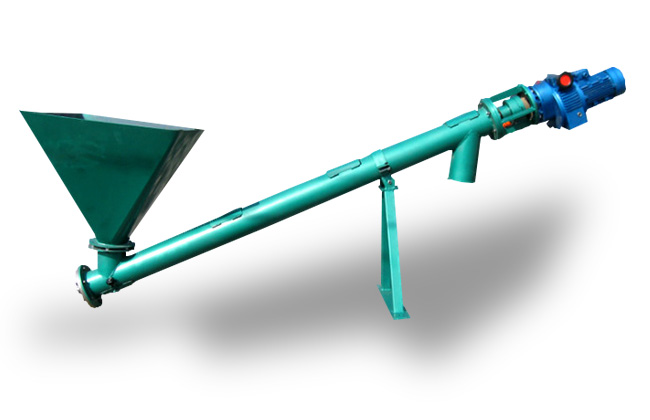

②碳鋼材質：碳鋼材質則是大傾角螺旋輸送機常用的一種材質，這種材質成本較低，也可以實現物料的正常輸送。

行業應用

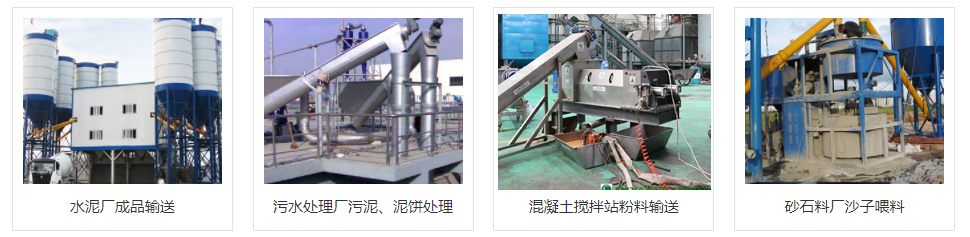

可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃--+40℃的范圍內輸送堆積比重為0.5-2.5t/m3的各種散狀物料。對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的材質。

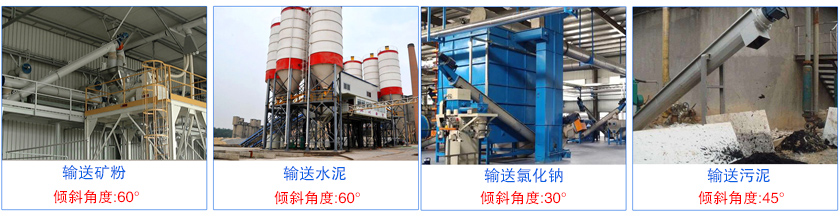

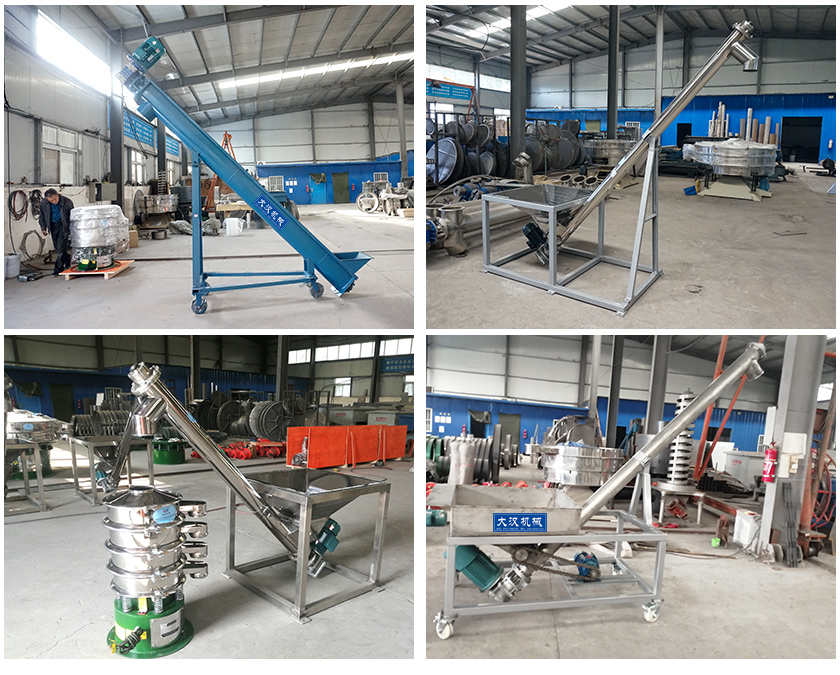

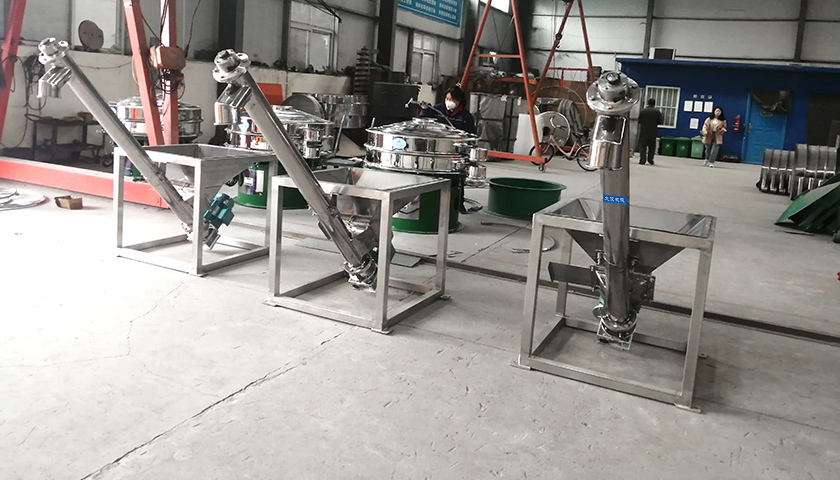

客戶案例

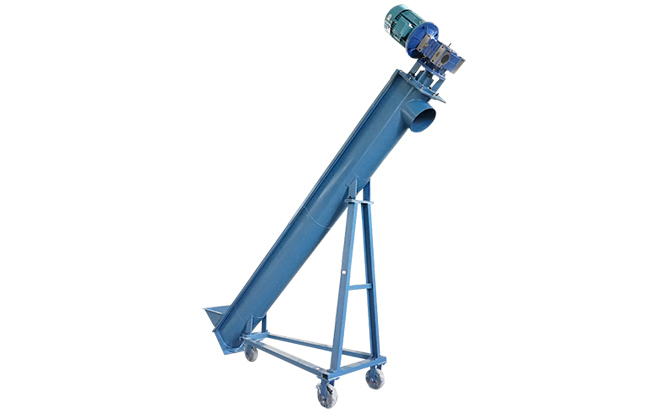

大傾角螺旋輸送機設計要點

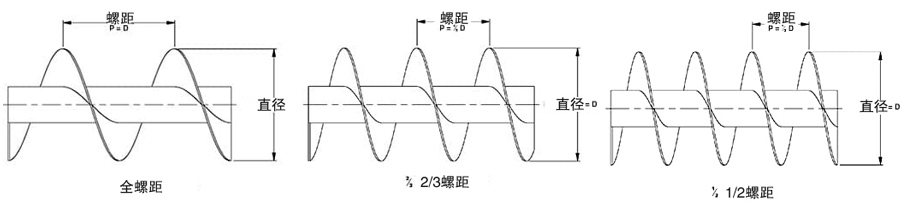

1、傾斜10°：在高達10°的傾斜度上，輸送效率的損失最小。帶有U型槽和全螺距螺桿的螺旋輸送機對于大多數應用來說已足夠。可以通過增加螺旋輸送機的速度，增加螺旋輸送機的直徑或減小螺旋槳的螺距來克服效率的損失。

2、傾斜10-20°–傾斜20°以下：輸送效率的損失通常在10到40％之間。帶有U型槽和2/3螺距螺旋的螺旋輸送機足以滿足大多數應用的需求。效率的損失也可以通過增加螺旋輸送機的速度或直徑來克服。需要額外的功率來克服重力和松散的物料掉落。

3、20-30°之間的傾斜度：在高達30 度的傾斜度上，輸送效率的損失通常在 10%到70% 之間。對于大多數應用，建議使用帶有管狀外殼和變徑螺桿（1/2 或2/3）的螺旋輸送機。效率損失也可以通過提高螺旋輸送機的速度或直徑來克服。需要額外的功率來克服重力和松散的物料掉落。

4、30-45°之間的傾斜度：在高達 45 度的傾斜度上，輸送效率的損失通常在 30%到90% 之間。對于大多數應用，建議使用帶有管狀外殼和變徑螺桿（1/2 或2/3）和更大直徑的螺旋輸送機。還需要提高大傾角螺旋輸送機的速度。需要額外的功率來克服重力和松散的物料掉落。

廠家介紹

大漢機械公司專注大傾角螺旋輸送機已經超過十余年，累計生產了上萬臺輸送設備，服務了眾多廠家，每臺大傾角螺旋輸送機都符合產品認證標準，產品從研發原材料采購生產銷售等四道程序都嚴格把控，所有設備在保證質量的基礎上，讓利給客戶，完善的售前、售中、售后服務讓客戶買的放心，用的安心。

售后服務

保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。

質量保證期結束后，我廠將繼續免費提供售后服務，不限年份終身服務，僅收取零部件成本費，免收人工費，免收維修費。
