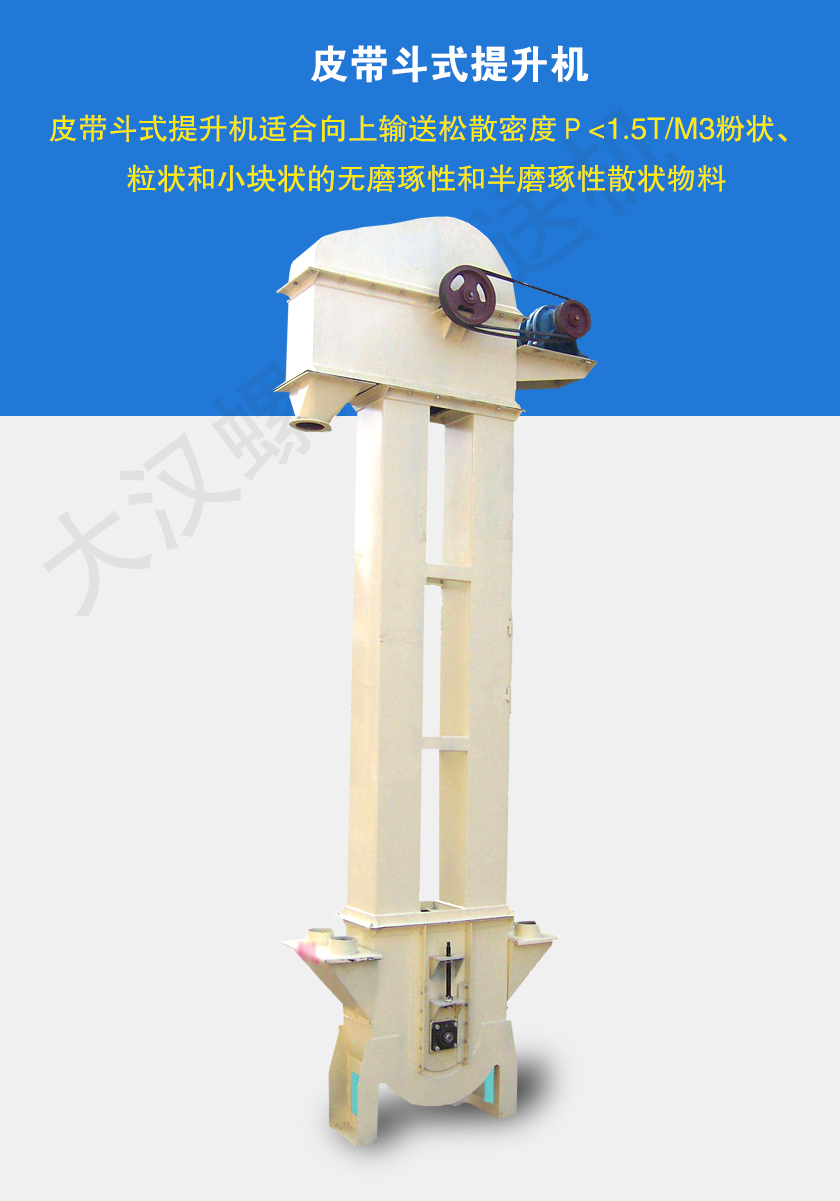

產品介紹

皮帶斗式提升機是采用橡膠帶作牽引構件，適宜輸送較輕型物料，如：糧食、煤等，被輸送物料溫度不得超過60℃，如果采用耐熱橡膠帶時溫度不超200℃。皮帶斗式提升機適合向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如水泥、煤粉、干粘土、石膏、碎礦石等。

應用行業

皮帶斗式提升機適合輸送密度＜1.5t/m³的粉末、顆粒及小塊狀的無磨琢性、半磨琢性物料，廣泛應用建材、冶金、化工、糧食等散狀物料的輸送。

現場視頻



突出優勢

1、采用橡膠帶作為牽引構件，相較于鏈條斗式提升機而言，沒有由于牽引構件造成的沖擊，所以工作噪音小；

2、提升高度可以達到100米，1小時輸送量可達656立方；

3、采取流入式喂料，無需料斗挖取，材料之間很少發生碰撞或擠壓現象，減少了機械磨損；

4、大容量料斗密集型布置，幾乎無回料和挖料現象，所以功率消耗少。

細節與結構

皮帶斗式提升機主要由運行部分、帶有傳動滾筒的上部區段、帶有拉緊滾筒的下部區段、中間機殼、驅動裝置、逆止制動裝置等部分組成，運行裝置主要由臉都和牽引膠帶組成。

工作原理

當膠帶斗式提升機啟動后，其運行粉末（料斗和牽引膠帶）帶動皮帶上的料斗挖走物料，物料達到頂端后被拋出，進而實現對物料的輸送提升工作。

技術參數

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

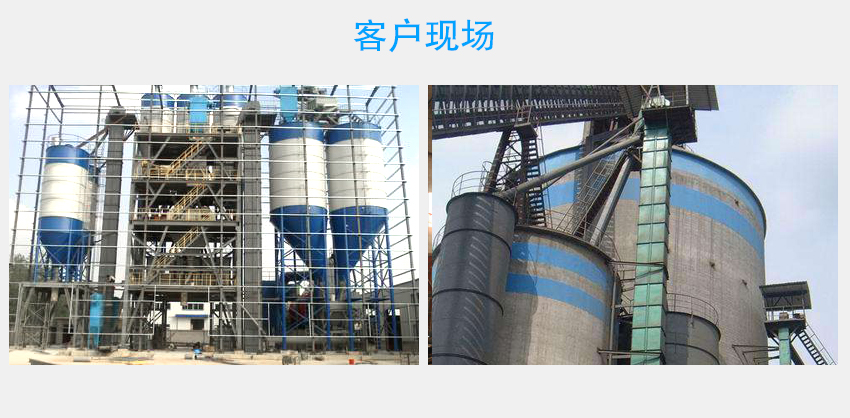

客戶案例
