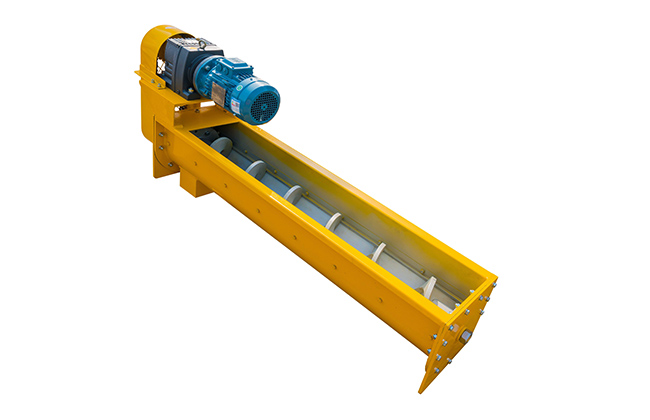

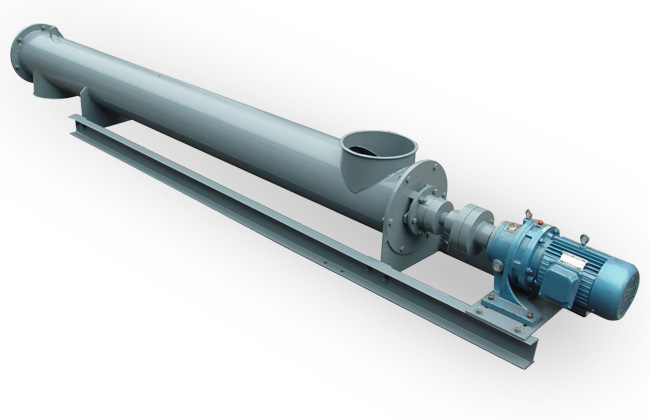

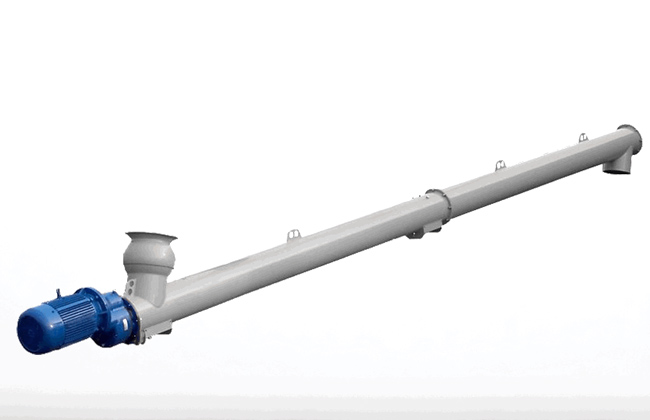

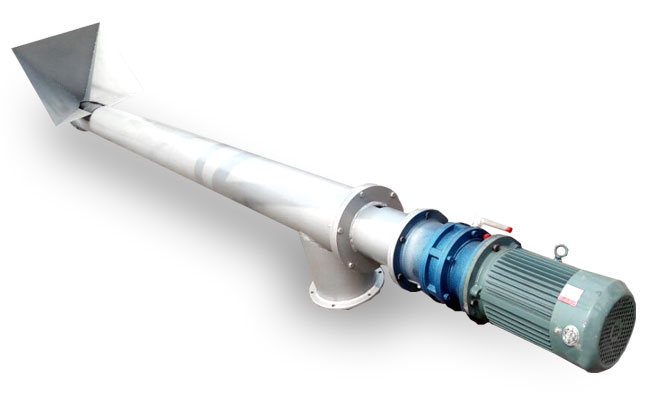

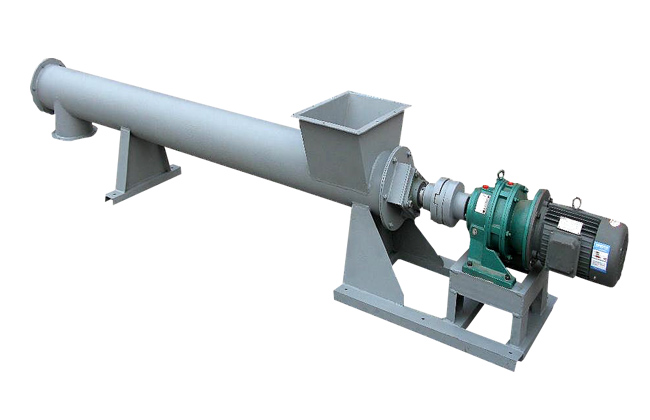

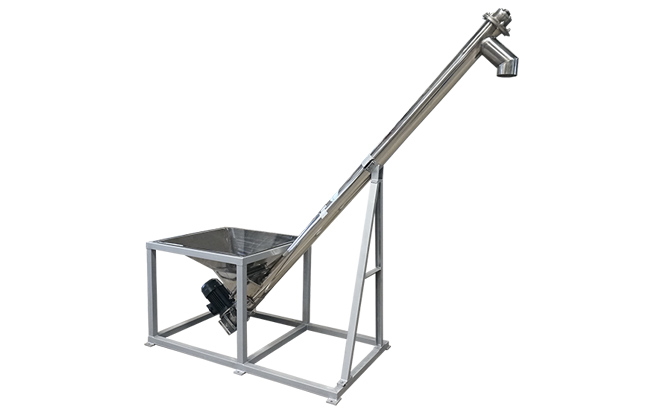

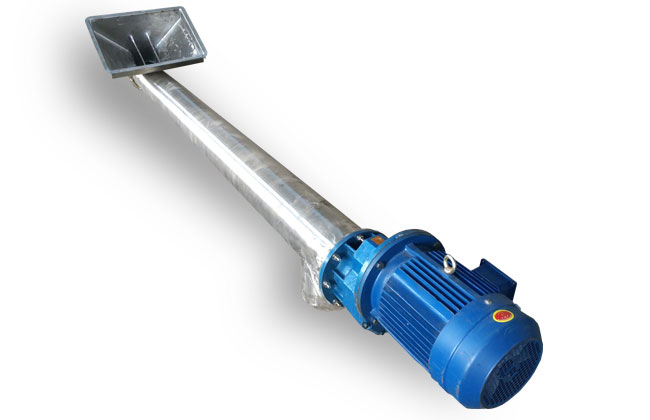

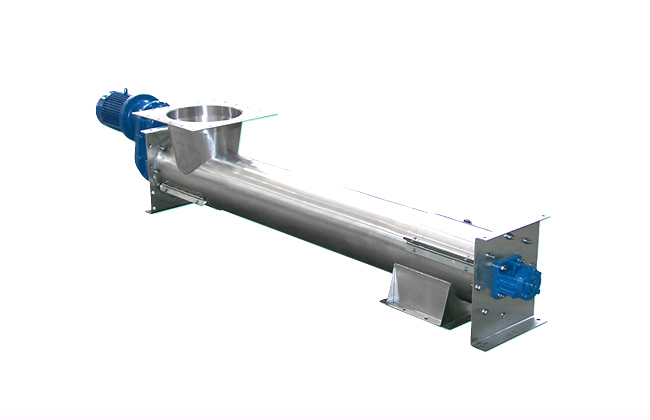

產品介紹

LS型螺旋輸送機等效采用ISO1050-75標準，設計制造符合ZBJ81005.1~2-88《LS螺旋輸送機》標準，適用于輸送多種不同類型的物料，包括粉狀物料、顆粒狀物料和片狀物料等，LS型螺旋輸送機是GX螺旋輸送機改良來的，主要的改良就是吊軸承結構，物料更加流暢的通過。

LS螺旋輸送機適宜水平和小傾角布置，傾角以不超過15°為宜，如傾斜角度過大請選用GX螺旋輸送機，或與我公司技術部門聯系進行單獨設計。

LS螺旋輸送機工作環境溫度通常為-20～40℃，輸送物料的溫度一般為-20～80℃，LS螺旋輸送機適宜水平和小傾角布置，傾角以不超過15°為宜，如傾斜角度過大請選用GX系列螺旋輸送機，或與我公司技術部門聯系進行單獨設計。

產品分類

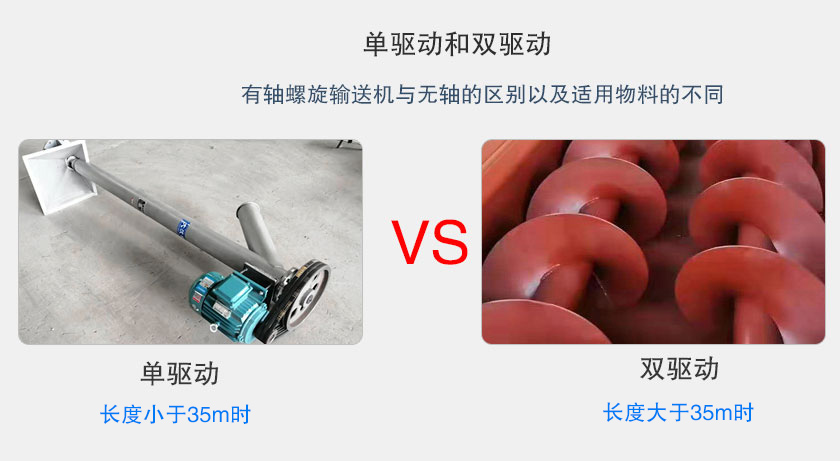

1、按驅動方式分：

①C1制法——螺旋輸送機長度小于35m時，為單端驅動。

②C2制法——螺旋輸送機長度大于35m時，為雙端驅動。

2、按中間吊軸承種類分：

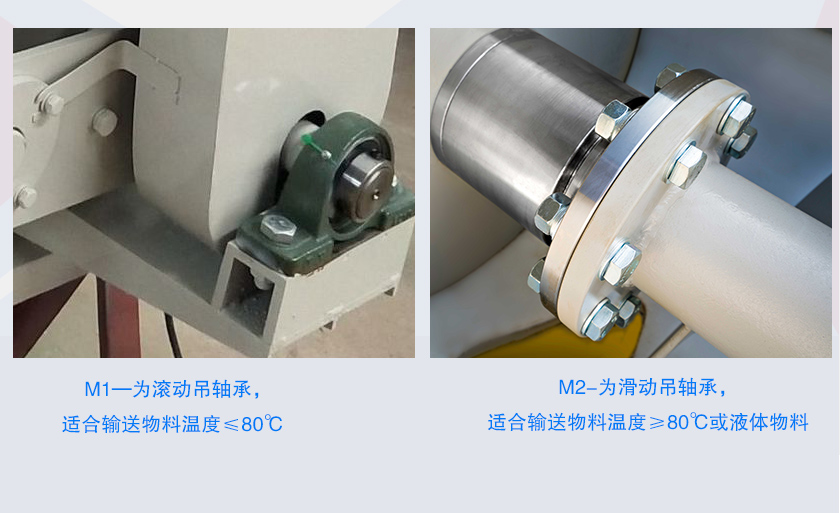

①M1—為滾動吊軸承，采用80000型密封軸承，軸蓋上另有封塵密封結構，常用在不易加油，不加油或?qū)ξ锪嫌形廴镜牡胤剑芊庑Ч茫踺S壽命長，輸送物料溫度≤80℃。

②M2-為滑動吊軸承，設有防塵密封裝置，有鑄銅瓦，合金耐磨鑄鐵瓦，銅基石墨少油潤滑瓦。常用在物料溫度較高（≥80℃）或輸送液狀物料。

突出優勢

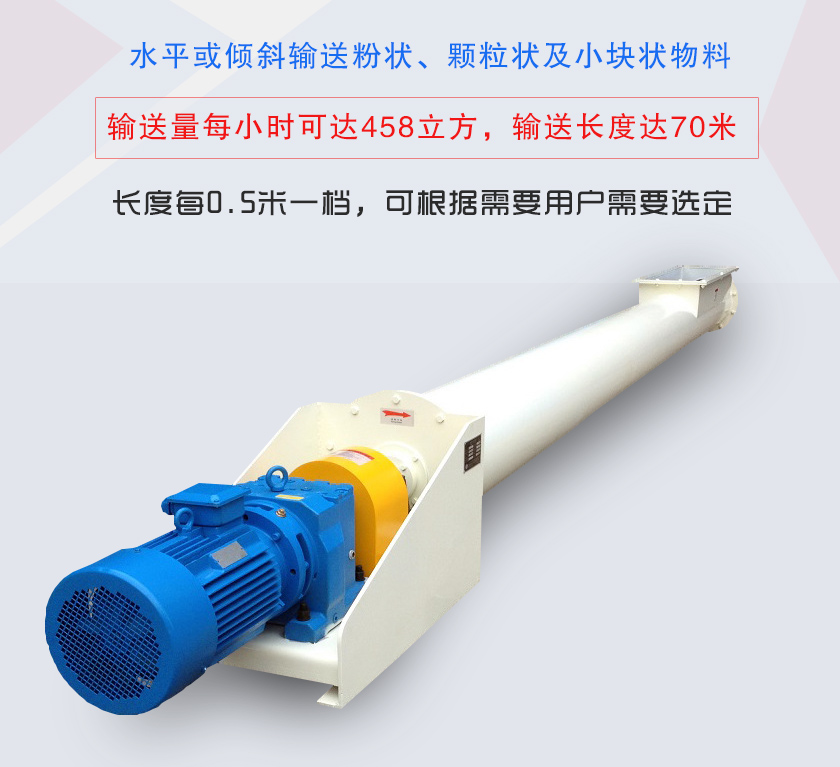

1、采用小直徑、變螺距設計，轉速高，每小時可輸送458立方的粉狀、顆粒狀及小塊狀物料，輸送長度長達70米。

2、頭部和尾部軸承移到殼體外部，消除了由于密封不嚴漏料而降低軸承壽命的可能性。

3、中間吊軸承采用滾動、滑動可以互換的兩種結構，均設防塵密封裝置，采用迷宮密封，密封件用尼龍及塑料王，密封性強，耐磨性好，滑動瓦有需加潤滑劑的鑄銅瓦，合金耐磨鑄鐵瓦和銅基石墨少油潤滑瓦，軸承壽命可達10000小時。

4、螺旋葉片的表面涂有耐磨材料，其壽命與常規葉片相比可提高一倍。

5、傳動部分采用擺線輪減速機，整機噪音低，適應性強，操作維修方便。

工作原理

LS/GX型螺旋輸送機的工作原理如下：

物料進料：物料通過進料口進入螺旋輸送機的螺旋體內部。

螺旋傳輸：啟動電機驅動螺旋體旋轉，螺旋體的螺旋結構將物料沿著輸送機的軸向推進。螺旋體上的螺旋葉片將物料從進料口向出料口推送，并沿著輸送機的螺旋體壁面形成連續的螺旋輸送通道。

輸送過程中的流動：物料在螺旋輸送機的作用下，由于重力和螺旋推力的作用，沿著輸送機的軸向逐漸向出料口移動。物料在輸送過程中形成一定的流動狀態，可以通過重力和螺旋的阻力控制物料的輸送速度和流量。

物料出料：當物料達到出料口時，根據需要可以通過出料口直接排出或連接其他設備進行進一步處理。

技術參數

規  格		主要技術性能	驅動裝置	驅動裝置				重量 （kg）
直徑	長度 （m）	產量 （水泥） t/h	轉速 min<-1	減速機		電動機
				型號	速比	型號	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

型號 規格		螺旋 直徑 mm D	螺距 mm s	轉速 r/min n	標準體積輸送量			轉速 r/min	標準體積輸送量			轉速 r/min	標準體積輸送量			轉速 r/min	標準體積輸送量
					Iv(m3/h)				Iv(m3/h)				Iv(m3/h)				Iv(m3/h)
					￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠
					0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15
小 型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90	1.9	1.4	0.6	71	1.5	1.1	0.5
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80	3.3	2.4	1.1	63	2.6	1.9	0.9
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71	6.2	4.5	2.1	56	4.9	3.6	1.6
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63	10.7	7.8	3.6	50	8.5	6.2	2.8
中 型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56	18.5	13.6	6.2	45	14.9	10.9	5.0
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50	33.1	24.2	11.0	40	26.4	19.4	8.8
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45	54.1	39.6	18	36	43.2	31.7	14.4
大 型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40	84.6	62.0	28.2	32	67.7	49.6	22.6
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32	120.9	88.6	40.3	25	94.4	69.3	31.5
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25	169.2	124.1	56.4	20	135.4	99.3	45.1
大 型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20	236.9	173.7	79.0	16	189.5	139.0	63.2
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16	333.1	244.3	111.0	13	270.7	198.5	90.2

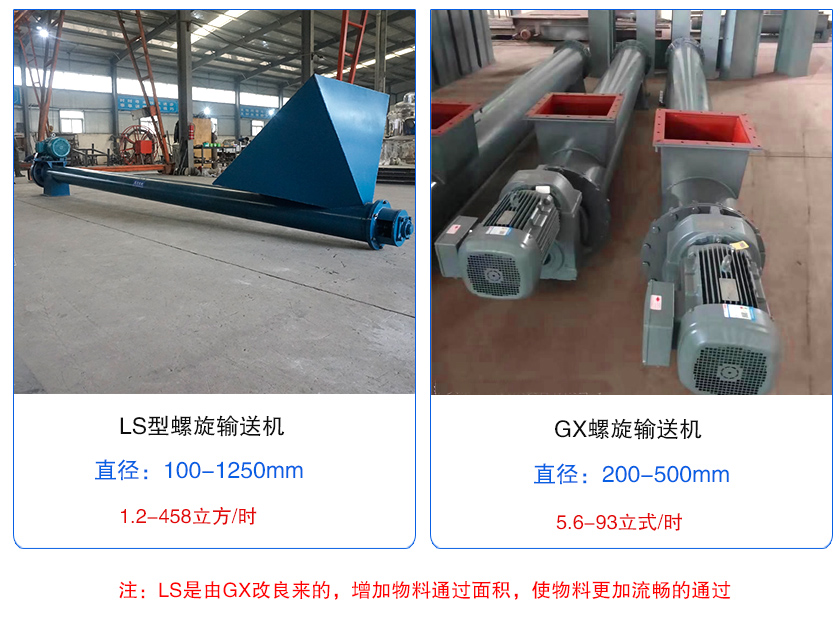

LS和GX螺旋輸送機區別

GX型螺旋輸送：螺旋直徑共有150、200、250、300、400、500、600mm 等七種規格，機身較短為 3m，較長可達70m，級差為0.5m，根據不同現場需要可組成相應輸送系統，用于水平、傾斜、垂直單向輸送，輸送量達1.2-458立方/時。

LS型螺旋輸送機：是由GX螺旋輸送機基礎上改進而來，增加了物料的通過面積，使物料的通過愈加流通，提高了輸送能力。用于水平或傾角小于20的單向輸送，輸送量達5.6-93立式/時。

細節與結構

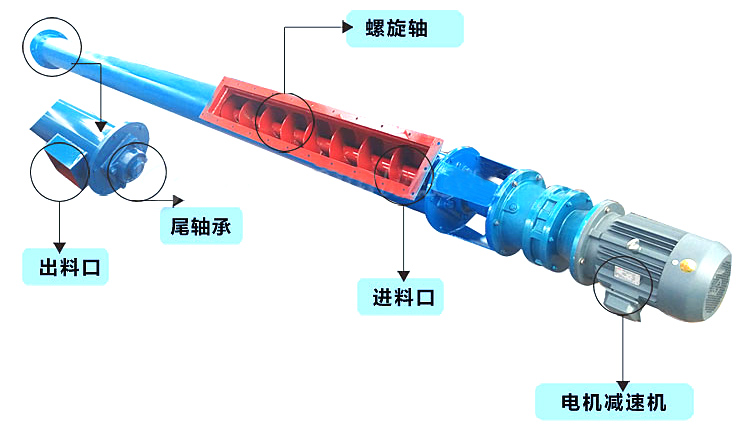

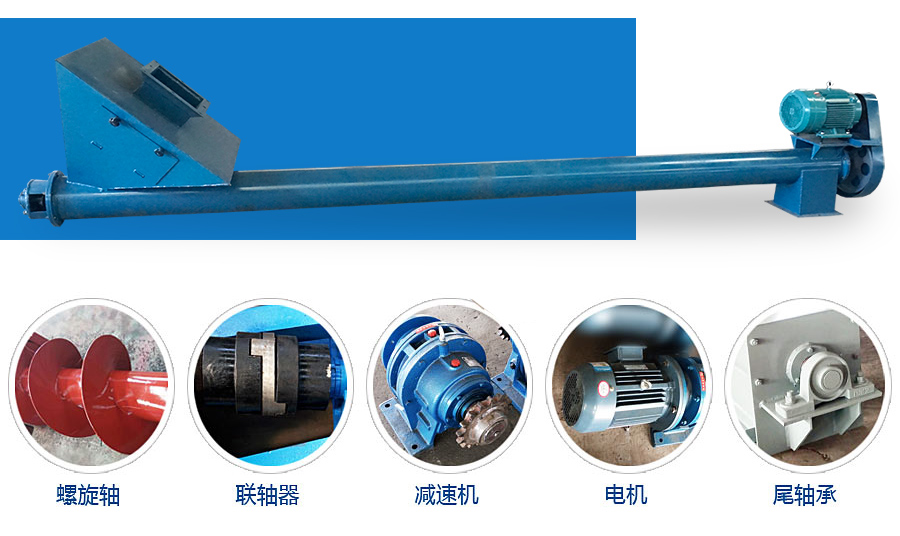

LS/GX螺旋輸送機一般由輸送機體、進出料口和驅動裝置三部分組成。螺旋機體又包括頭節、中間節、尾節三部分組成。

驅動裝置：Q系列減速器+Y系列電動機，YTC齒輪減速電機兩種。

進、出料裝置：有進料口、方型出料口、手推式出料口、齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

螺旋機本體：頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有軸承支承螺旋軸。同時，在螺旋輸送機尾節內還有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度變化。

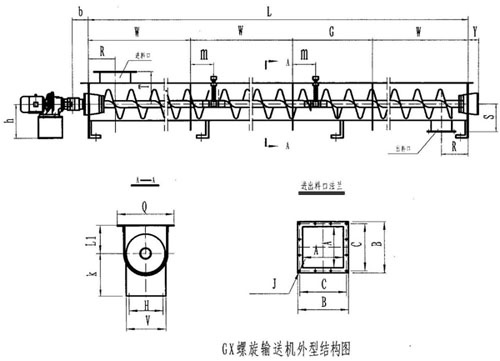

外形尺寸

型號	W	A	B	C	D	N	Q	Y	L	K	R	S	P	O	H	V	J	T	G	L
LS100	2500	100	180	146	10	4	180	190	90	112	180	112	60	178	120	160	14	163	1500 2000 2500	3500- 40000
LS160	2500	160	240	206	10	4	200	190	112	150	200	150	60	270	120	160	14	190
LS200	3000	200	300	256	14	8	225	190	112	180	225	180	60	308	160	200	14	212
LS250	3000	250	350	306	14	8	250	190	140	224	250	224	60	336	200	250	18	240		40000- 80000
LS315	3000	315	425	370	14	8	330	190	214	280	390	250	60	443	300	350	20	340
LS400	3000	400	500	456	14	8	3580	190	224	355	390	280	60	533	320	400	24	384
LS500	3000	500	600	556	14	8	400	190	280	400	400	340	80	662	400	500	24	440	2000 2500 3500	5500- 80000
LS630	3000	630	730	686	14	8	450	190	355	500	450	420	80	763	500	630	24	555
LS800	3000	800	920	868	18	16	550	340	450	630	550	520	80	970	632	800	30	650
LS1000	3000	1000	1120	1068	18	16	650	360	560	710	650	630	80	1190	710	1000	30	760		6000-60000
LS1250	3000	1250	1370	1318	18	16	800	380	710	800	800	760	80	1440	800	1250	30	910

型號	W	A	B	C	D	N	R	Y	L	K	M	S	P	O	H	V	J	T	G
GX150	2000	170	236	216	10	8	190	190	112	140	100	135	17	270	110	160	16	195	1000、1500、2000
GX200	2500	220	306	272	10	8	220	190	112	180	200	165	25	308	140	200	16	250	1500 2000 2500
GX250	2500	270	356	330	10	8	270	190	140	220		195	28	356	200	260	20	300
GX300	2500	320	428	385	14	8	300	190	214	270		225	28	443	240	320	20	350
GX400	3000	420	528	492	14	8	350	190	224	340	300	280	30	533	320	400	25	430	1500 2000 3000
GX500	3000	528	662	612	17	8	450	190	280	400		340	35	662	400	500	25	490
GX600	3000	628	762	720	17	8	550	190	255	500		430	40	760	500	600	30	560

行業應用

LS/GX型螺旋輸送機適合輸送粉狀、顆粒狀、小塊狀物料，如水泥、糧食、化肥、沙子、焦炭、煤粉、灰渣等，下面為您列舉常見應用：

糧食加工：用于輸送谷物、飼料等物料的儲存、清理、干燥、研磨和包裝等工藝環節。

礦山和建筑材料：常用于輸送礦石、沙石、石灰石、水泥等物料，用于堆料、攪拌、儲存和裝車等工序。

和廢物處理：用于輸送廢棄物、污泥、廢料等物料，參與廢物處理和回收利用過程。

化工和制藥：用于輸送粉末、顆粒、顏料、添加劑等物料，參與混合、配料、包裝等工藝步驟。

冶金和煤炭：可用于輸送礦石、粉煤灰、焦炭等物料，用于礦石處理、煉鐵、冶煉和燃燒等工藝環節。

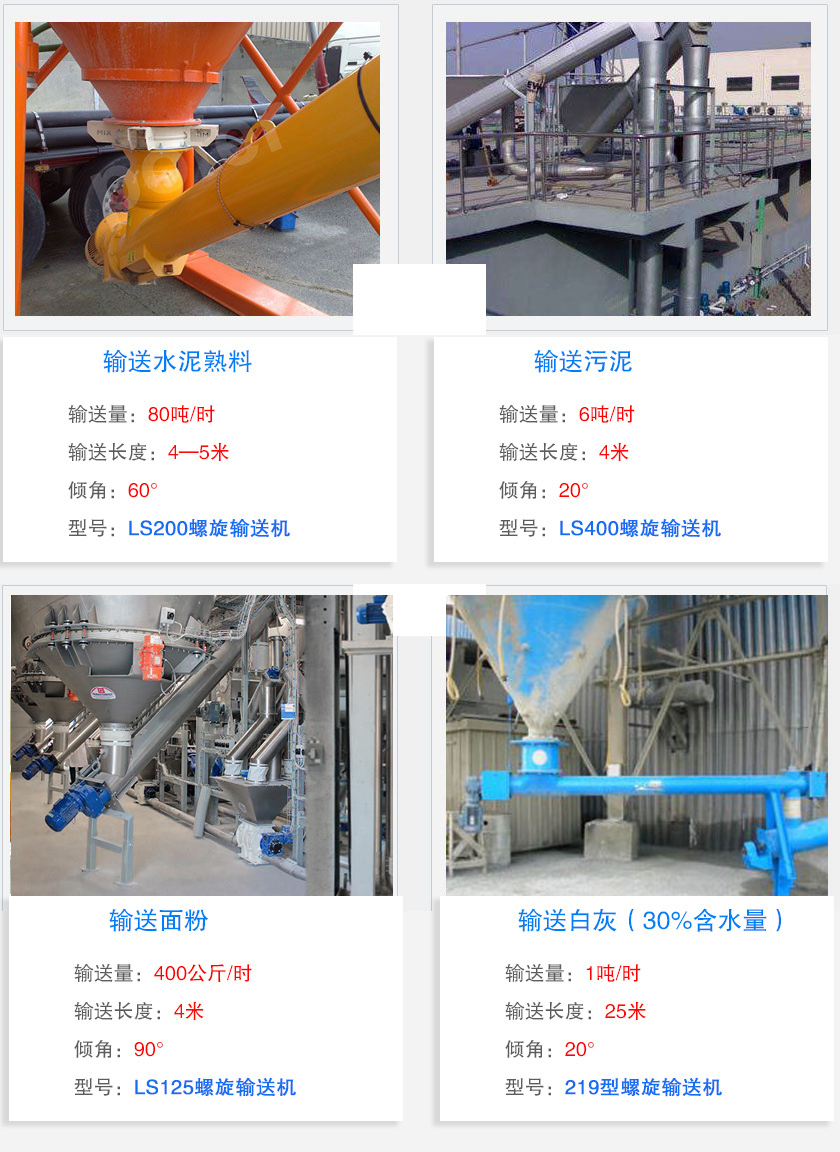

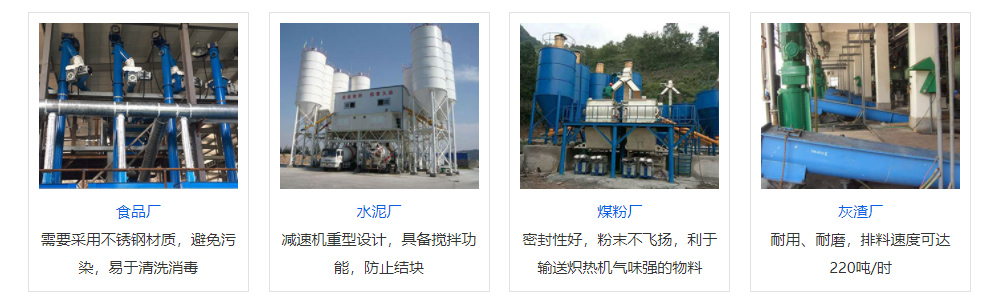

客戶案例

選型手冊

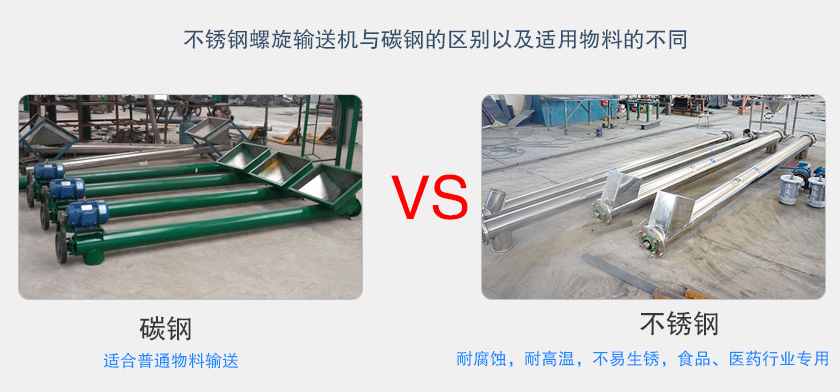

1、輸送物料：對于LS/GX螺旋輸送機選型而言，其輸送物料屬性，如含水量、腐蝕性、溫度、磨琢性等決定了ls螺旋輸送機材質及葉片種類的選擇。輸送機常見的材質可分為碳鋼和不銹鋼兩種，根據物料輸送難易程度分為有軸和無軸。

2、輸送量：輸送量的大小決定了ls螺旋輸送機型號的選擇，輸送量大的用戶可以選擇型號大的螺旋輸送機，直徑從100~1250mm，輸送量可以達到458立方/時，用戶可以根據輸送量的大小選擇合適的型號。

3、輸送傾角：輸送角度影響其電機功率、管壁厚度的選擇，輸送角度越大，電機功率就越大，相應的管壁厚度也應該有所增加。

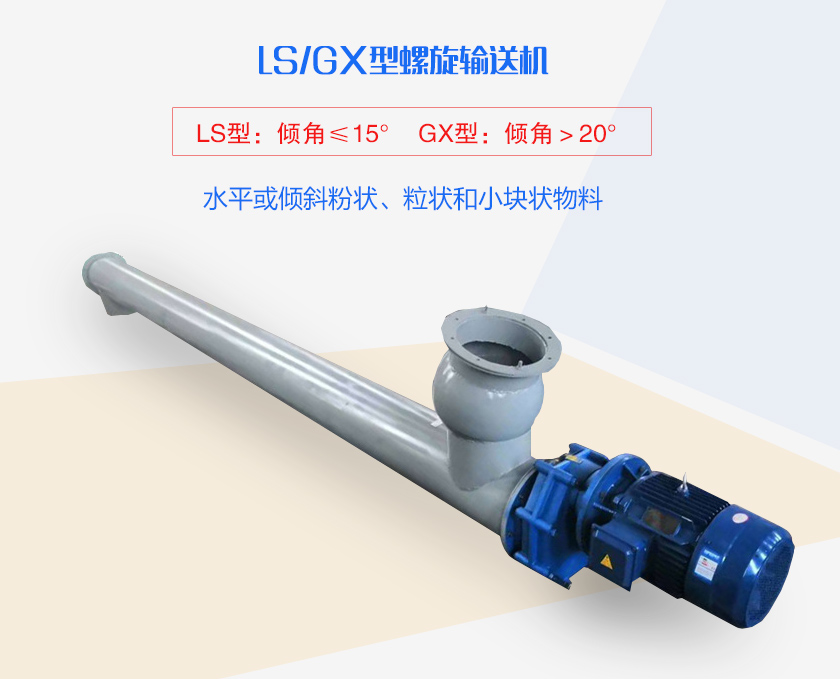

注：GX型傾角＞20°、LS型≤15°。

4、輸送距離: 在選擇輸送機時，還應修改說明輸送距離這一事項，LS/GX螺旋輸送機單機輸送長度可以達到60米，還可根據用戶要求來進行設計，但是相應的部件也應做一些調整。
